Firmware della CPLD

Sviluppare applicazioni per CPLD e FPGA può essere molto divertente. Fino a poco tempo fa però questi dispositivi erano praticamente preclusi agli hobbisti per colpa del loro costo proibitivo (sia per quanto riguardava i dispositivi che per i tool di sviluppo). Fortunatamente le cose stanno decisamente cambiando.

Cos'è una CPLD?

CPLD è un acronimo che sta per "Complex Programmable Logic Device". Idealmente potete immaginarli come dispositivi che contengono un elevatissimo numero di elementi di logica combinatoria e sequenziale, che potete collegare fra loro "via software" come più preferite per ottenere la funzione desiderata. Ovviamente questa è una descrizione molto grossolana; se volete approfondire l'argomento vi consiglio di visitare i siti dei due maggiori produttori: Altera e Xilinx.

Le CPLD uniscono la velocità della logica cablata alla potenza e comodità di microprocessori e DSP. I "fratelli maggiori" delle CPLD, le FPGA, sono in grado ormai di ospitare (ed emulare perfettamente) diversi microprocessori da centinaia di MIPS! Ad esempio Xilinx è famosa per il suo MicroBlaze, ma è anche possibile implementare dei core PowerPC e altri ancora.

Programmare una CPLD ormai è piuttosto semplice (ovviamente tutto dipende anche da ciò che volete fare!). Esistono tool grafici per "disegnare" gli schemi interni come se fossero normali circuiti digitali, nonché editor per costruire e sintetizzare macchine a stati finiti. La tecnica più consigliata dai professionisti resta comunque quella di utilizzare i linguaggi ad alto livello per il design dei dispositivi logici programmabili, come VHDL e ABEL.

Se vi volete divertire con i tool di sviluppo per CPLD e FPGA, vi consiglio di scaricare ISE WebPack della Xilinx: è gratuito e contiene tutto il necessario per sviluppare applicazioni anche di una certa complessità. Se volete potete anche autocostruirvi il programmatore in-circuit a basso costo per i dispositivi Xilinx; funziona sicuramente per tutte le CPLD della serie XC9500XL, ma credo che supporti anche altre famiglie.

Gestione del trigger

Ho intenzione di implementare solo uno dei trigger disponibili nei modelli commerciali: quello sul raggiungimento di un determinato livello del segnale (in salita o in discesa) di un canale. È il tipo di trigger che io - e presumo molti altri - uso più spesso: si sceglie il canale di trigger e con i cursori si imposta un punto per il quale si vuole che passi il segnale. Implementerò tutte e tre le modalità di questo trigger: single shot (cattura un singolo trigger e attende che l'operatore "riarmi" l'acquisizione), on trigger (cattura tutti i trigger e aggiorna lo schermo soltanto quando essi si verificano) oppure free running (sincronizza in base ai trigger, ma aggiorna lo schermo a una frequenza costante anche quando essi non si verificano).

Scarto in partenza l'ipotesi di implementare trigger condizionati ad altri canali, trigger su canali multipli o su segnali esterni.

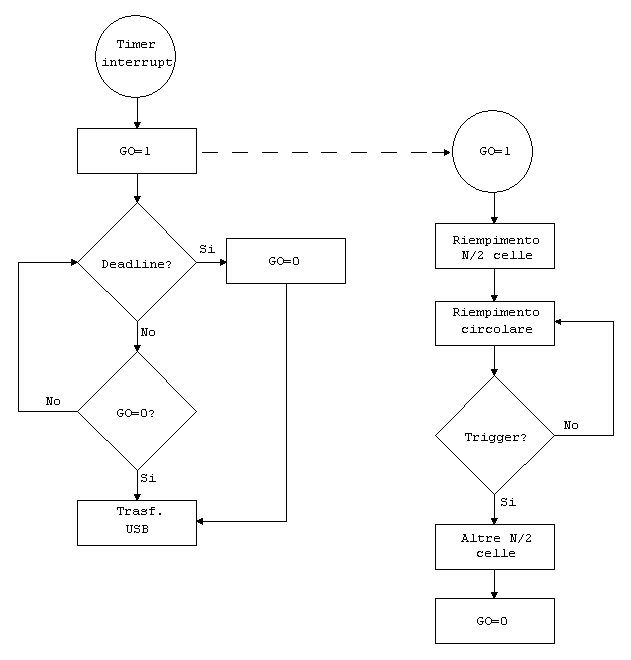

Incredibile a dirsi, ma la descrizione di come funzionerà la gestione del trigger è rappresentabile da un vetusto diagramma di flusso:

Il diagramma a sinistra riguarda la CPU, mentre quello a destra riguarda le varie CPLD (ovviamente solo una di esse avrà abilitato il rilevamento del trigger, mentre le altre si limiteranno a riempire la SRAM all'infinito). I dispositivi si sincronizzano in maniera molto semplice attraverso un segnale condiviso (GO) che presumibilmente sarà di tipo open-collector (e quindi negato rispetto al diagramma).

Tutto parte da un interrupt del timer della CPU, che è settato a una frequenza uguale a quella desiderata per l'aggiornamento del display (diciamo 25 Hz, sufficienti per ottenere una buona fluidità). La CPU fa partire le CPLD ponendo GO a 1, e poi aspetta uno di questi due eventi:

  • Passaggio del flag GO a zero. Ciò indica che la CPLD che doveva rilevare il trigger l'ha effettivamente catturato, ed è pronta assieme alle altre a trasferire i dati.
  • Superamento di una "deadline" temporale, ossia di un intervallo di tempo che renderebbe impossibile trasferire la schermata prima che arrivi il prossimo interrupt del timer (questo controllo viene fatto solo per il trigger in configurazione free running). Se si verifica questo evento è la CPU stessa a porre nuovamente GO a zero.

A questo punto la CPU legge da ogni CPLD la posizione del puntatore del buffer circolare, trasferisce il contenuto delle SRAM via USB e si rimette in attesa.

Per quanto riguarda le CPLD, il loro funzionamento è piuttosto semplice. Sarebbe perfetto da implementare tramite una macchina a stati finiti, ma temo che non ci starebbe nella nostra CPLD (o comunque in un dispositivo con poche macrocelle come quello che dobbiamo necessariamente usare per motivi di costo). Se GO è zero, la CPLD non fa assolutamente nulla; in qualsiasi stato fosse in precedenza, essa blocca il trasferimento nella SRAM e si mette in attesa di un nuovo passaggio di GO a 1. Quando quest'ultimo evento si verifica, per prima cosa vengono memorizzati N/2 campioni (con N=dimensione della SRAM) dall'ADC. Poi la SRAM continua ad essere riempita circolarmente all'infinito finché non si verifica la condizione di trigger. A quel punto vengono memorizzati altri N/2 campioni, infine la CPLD segnala il suo stato di pronto alla CPU ponendo GO a zero. La lettura all'inizio e alla fine degli N/2 campioni è fatta per poter disporre sempre di più campioni possibili prima e dopo del trigger; in questo modo è possibile spostare il cursore del trigger dove si preferisce (anche al difuori dello schermo) e continuare a vedere un'intera schermata di dati validi.

Implementazione

Rispetto alla versione precedente del firmware ho corretto diversi piccoli particolari che mi erano sfuggiti, fatto simulazioni più accurate e aggiunto l'implementazione anche per i canali digitali (per l'analizzatore di stati logici). Nel progetto trovate i due schematici; dovete includere soltanto quello che vi interessa (trigger_a.sch per i canali analogici e trigger_d per quelli digitali). Ho avuto qualche difficoltà a fare stare tutto nella nostra XC9572XL-10TQ100, ma sembra che essa regga ancora bene. Spero di non essermi dimenticato nulla, perché utilizzo praticamente tutte le macrocelle del dispositivo e non potrei aggiungere nemmeno un altro flip-flop...

Nel prossimo capitolo abbozzerò una descrizione delle varie funzionalità della CPLD, anche se per un vero e proprio "reference manual" mi serve un po' di tempo extra.
